快速溫變試驗箱的板式換熱器和殼管式換熱器3大區別

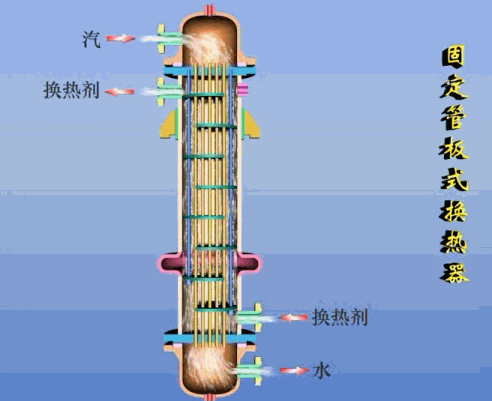

按結構可分為：浮頭式換熱器、固定管板式換熱器、U形管板換熱器、板式換熱器等。

換熱管可在管板上等邊三角形或方形布置。等邊三角形布置緊湊，管外流體湍流程度高，傳熱係數大。方形布置便於清潔管外，適用於易結垢的流體。

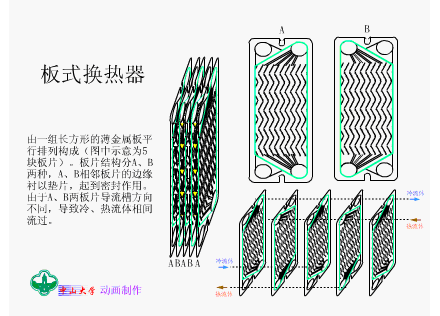

可拆卸板式換熱器是由許多衝壓有波紋薄板按一定間隔，四周通過墊片密封，並用框架和壓縮螺釘重疊而成。板和墊片的四個角孔構成了流體分配器和集液管。同時，冷流體和熱流體被合理地分離，以便它們在每個板的兩側被分離。在通道中流動，通過板進行熱交換。

板式換熱器

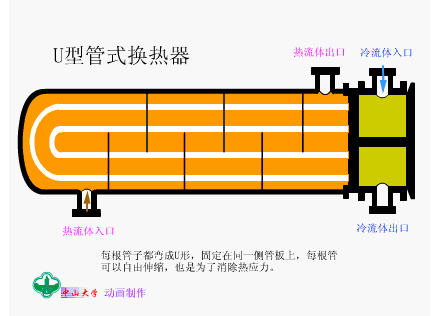

（3）U形管換熱器的每根管子彎成U形，兩端固定在上下兩區的同一管板上。在管箱隔板的幫助下，分為進、出口兩室。換熱器完全消除了熱應力，其結構比浮頭式結構簡單，但管程不易清洗。

U型管式換熱器

（4）渦流熱膜換熱器采用最新的渦流熱膜換熱技術，通過改變流體運動狀態來提高換熱效果。當介質通過渦流管的表麵時，它會對渦流管的表麵產生強烈的衝刷，從而提高傳熱效率，最高可達10000 W/m2。同時，該結構具有耐腐蝕、耐高溫、耐高壓、防垢等功能。

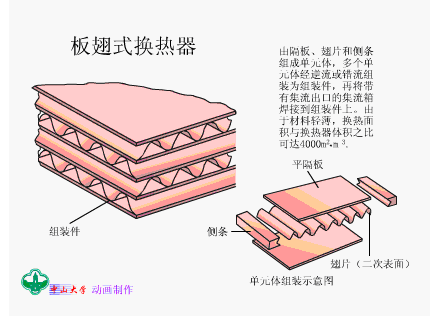

板翅式換熱器

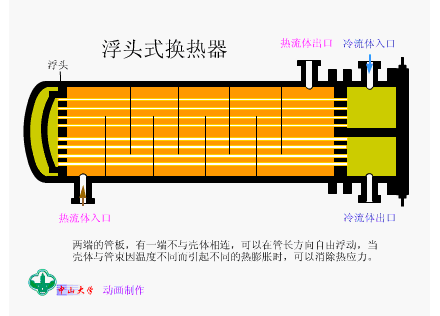

浮頭式換熱器

隻要增加或減少幾個板，就可以達到增加或減少傳熱麵積的目的。通過改變板型布置或更換多個板型，可以實現所需的工藝組合，使管殼式換熱器的換熱麵積適應新的換熱條件。增加管殼式換熱器的換熱麵積幾乎是不可能的。

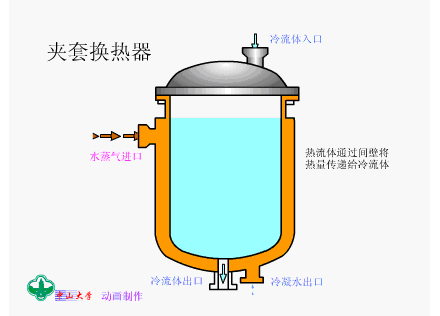

夾套換熱器

在板式換熱器中，隻有換熱板的殼板暴露在大氣中，熱損失可以忽略不計，不需要采取保溫措施。
